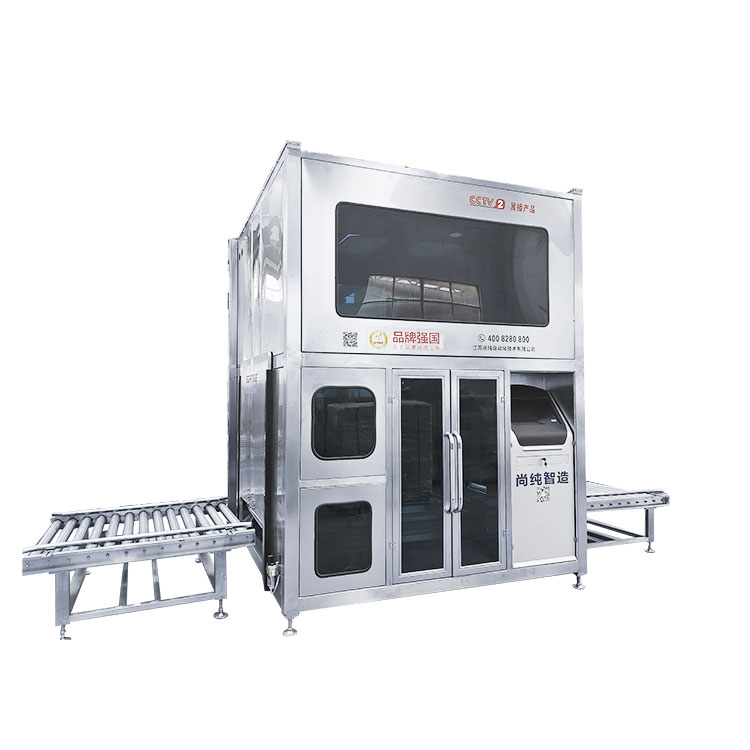

Mașină de umplere vizuală complet automată de 200L 1000L

(Aspectul echipamentului va varia în funcție de funcția personalizată sau de upgrade tehnic, în funcție de obiectul fizic.)

Somtrue este un producător profesionist, angajat să ofere clienților globali produse și servicii mai bune. Mașina noastră de umplere vizuală complet automată de 200L 1000L nu este numai bine primită pe piața internă, dar a câștigat și o largă recunoaștere pe piața internațională. Prin eforturi neîntrerupte și inovare continuă, Somtrue continuă să își îmbunătățească nivelul tehnic și capacitatea de producție pentru a satisface nevoile în creștere ale clienților globali. Credem că prin eforturile și cooperarea ambelor părți, vom crea un viitor mai bun! Indiferent dacă este un client existent sau un partener nou, așteptăm cu nerăbdare să creștem împreună cu dvs. și să obținem un succes și realizări mai mari. Să facem față provocării împreună, să creăm o valoare mai mare pentru clienți și să împărtășim dezvoltarea și progresul industriei!

Prezentare generală a mașinii de umplere complet automată vizuală 200L 1000L:

Un sistem inteligent de ambalare special conceput pentru butoaie de 200 L în mediu rezistent la explozie pentru ambalare în butoaie de 200 L (inclusiv tavă). Folosind gura de căutare vizuală, poate realiza ambalarea automată a butoiului de 200L cu deschidere automată, scufundare automată, umplere automată rapidă, scurgere automată, capac de filet de etanșare automată și alte procese întregi.

Partea principală de umplere adoptă un cadru de protecție a mediului, care poate vizualiza fereastra și mută automat ușa în și din găleată, care poate forma un spațiu închis la umplere. Partea de control electric a acestei mașini este formată din controler programabil PLC, modul de cântărire, sistem vizual etc., cu o capacitate puternică de control și un grad ridicat de automatizare. Cu funcția de umplere fără butoi, nu este permisă nicio umplere a gurii butoiului, pentru a evita risipa și poluarea materialelor, astfel încât integrarea electromecanică a mașinii să fie o performanță perfectă.

Principiul de funcționare al cântăririi este utilizat pentru a realiza controlul cantității de umplere. Timpul de deschidere a supapei de umplere este controlat de controlerul programabil PLC, iar materialul curge în (sau transportat prin alimentarea pompei) în container. Departamentul de umplere al acestei mașini realizează umplere rapidă și umplere lentă prin conductă dublă groasă și subțire, iar debitul lent de umplere este reglabil. La momentul inițial al umplerii, conducta dublă este deschisă în același timp. După perioada de umplere, cilindrul de scufundare se ridică în poziția gurii butoiului, conducta brută este închisă, iar conducta subțire continuă să se umple încet până la volumul total de umplere setat. Acoperirea de centrifugare automată se realizează la sfârșitul umplerii.

Echipamentul are un sistem de cântărire și feedback, care poate seta și regla volumul de umplere rapid și lent.

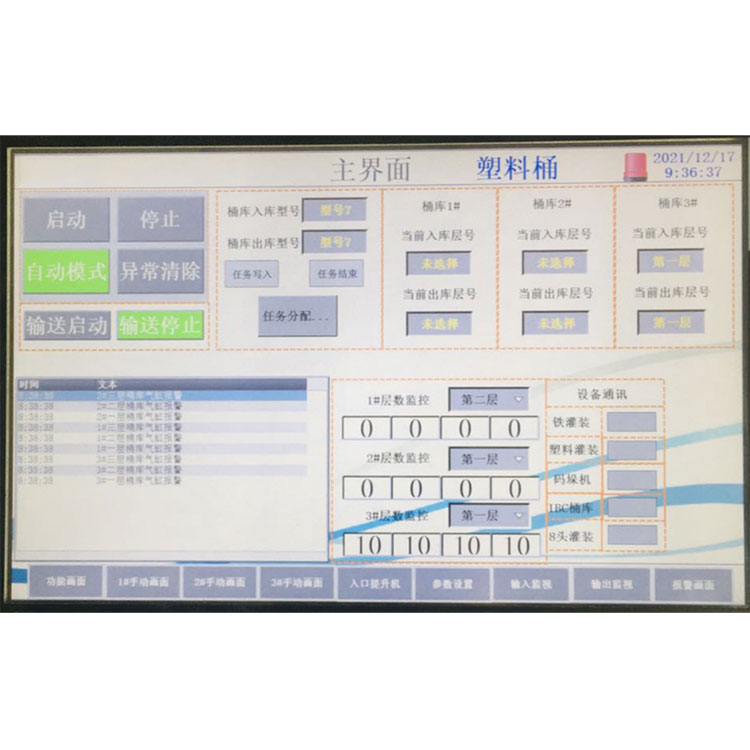

Ecranul tactil poate afișa simultan ora curentă, starea de funcționare a echipamentului, greutatea de umplere, ieșirea cumulativă și alte funcții.

Echipamentul are funcții de mecanism de alarmă, afișare a erorilor și schemă de procesare promptă.

Linia de umplere are funcția de protecție de interblocare, umplerea se oprește automat și umplerea automată atunci când umplerea este la loc.

Această mașină este echipată cu întreg capacul, singura parte a găleții este deschisă, menține ventilația naturală; restul este structura inchisa, cu ferestre, si dotata cu ventilatie mica pentru control manual.

Această mașină este un capac complet închis, cu interfață de presurizare, poate microîncărca echipamentul, reduce gazul extern în echipament.

Parametrii tehnici principali:

Sistem vizual de poziționare

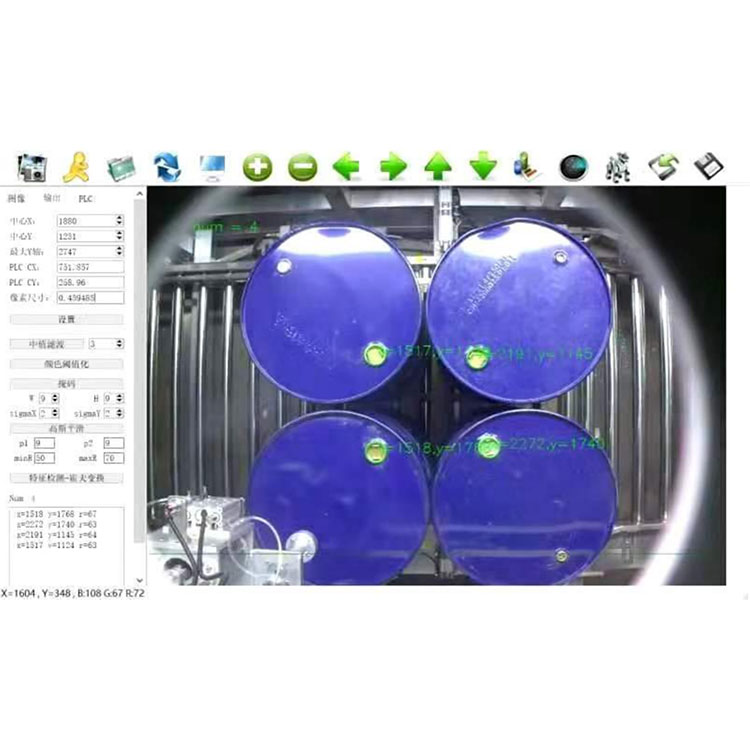

Viziune: folosind o cameră industrială inteligentă, încărcată în cutia mașinii de izolare a exploziei vizuale pentru a funcționa. De la camera inteligentă și sistemul de mișcare a coordonatelor de control PLC îndreaptă pistolul de umplere către portul butoiului. Sistem de mișcare a coordonatelor 3 D: sistem de șine de ghidare și motor de decelerare rezistent la explozie.

Funcția majoră:

Căutare automată: poziționare vizuală, căutare a sistemului de coordonare în mișcare, umplere cu picături de pistol de umplere.

Umplere cantitativă automată rapidă și lentă cu două viteze: pentru a asigura acuratețea umplerii și capacitatea de producție;

Forma de umplere: umplere pe sau sub nivelul lichidului;

Supapa de bază pneumatică este întotdeauna larg deschisă, adăugați încet limita de debit frontală - încetiniți debitul ieșirii pistolului de umplere;

Proiectarea paharului de lichid - minimizați scurgerea de lichid rezidual după perfuzie;

Umplere cantitativă automată și manuală - operare și întreținere ușoară;

Funcția de peeling automată - depășește influența factorilor de greutate inconsecvenți ai recipientului de umplere asupra preciziei;

Punct de valoare ajustabil-umplere cantitativă adaptată la mai multe intervale de greutate;

Diagnosticare automată, alarmă de eroare-îmbunătățiți fiabilitatea funcționării sistemului;

Cupă de blocare de siguranță la loc, pistolul de pulverizare în jos; umpleți pistolul de întoarcere a țeava superioară;

Control cu ​​autoblocare - testați duza înainte de umplere;

Depozitarea setărilor produsului - poate stoca până la o varietate de valori setate de greutate a produselor și parametrii de perfuzie aferenti;

Detecție toleranță-detecție automată a erorii de umplere;

Ecran tactil-interfață chineză, setare intuitivă, convenabilă.

Alertă de alarmă - Precisă până la punctul de defecțiune.

Sistem de control automat

Întreaga linie este compusă din mai multe sisteme PLC, care pot fi controlate, controlate independent și interconectate între ele. Are funcții de auto-inspecție a sistemului, alarmă de afișare a erorilor, precizie, viteză, ieșire etc. Fiecare sistem are propria sa interfață om-mașină, iar toți parametrii pot fi operați pe interfața om-mașină. Furnizați o diagramă de flux detaliată a procesului de control al conductei și o diagramă logică.

Poate stoca tipul de material de umplere, cantitatea lotului, data, greutatea pe butoi, timpul de depozitare și alte funcții de înregistrare

Sistem de umplere și sistem de capac de centrifugare deschis

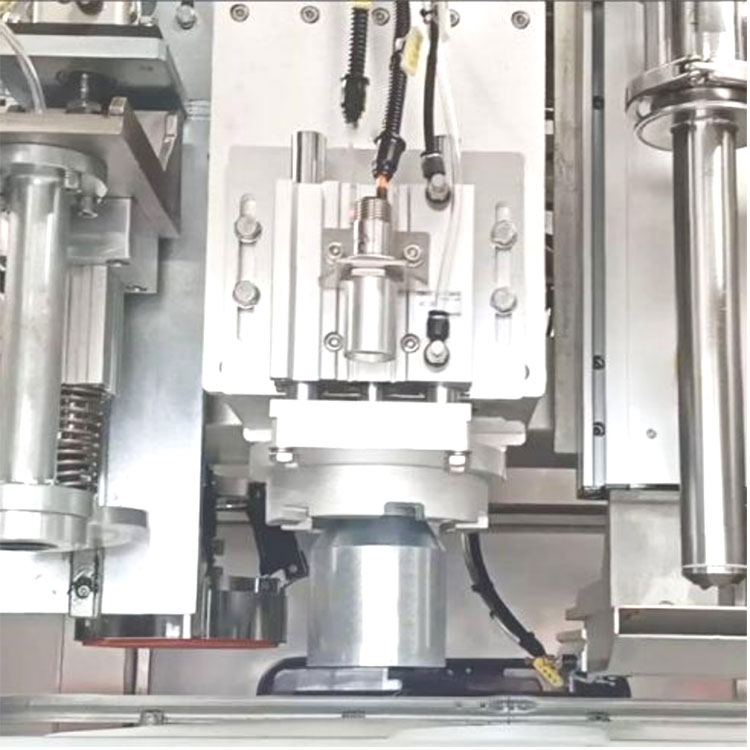

Capul pistolului de umplere: sub formă de blocare externă, se va scufunda automat în gura țevii (partea inferioară a țevii) în timpul umplerii și se va ridica automat după umplere. Capul pistolului de umplere este un design gol, iar materialul poate fi curățat după ce capul pistolului este închis pentru a preveni stropirea materialului.

Partea inferioară a capului pistolului de umplere este prevăzută cu o placă de lichid extinsă a cilindrului. După umplere, capul de umplere se ridică și placa de scurgere se extinde pentru a împiedica materialul să polueze corpul liniei de ambalare și transport. Discul de conectare lichid este proiectat pentru dezasamblarea manuală, care poate fi dezasamblat fără unelte și este convenabil pentru curățare.

Deschideți capacul, partea capacului de rotire: folosind tehnologia patentată a companiei, poate împacheta capul rotativ al capacului și suprafața cilindrului vertical și poate fi netedă, ușor de deschis capacul și capacul de rotire, nu deteriorați capacul, nu răniți capacul , gradul de etanșare a capacului etanș este ridicat.

Ecran tactil și sistem de cântărire

Setarea parametrilor de umplere a materialului și funcționarea prin funcționarea ecranului tactil, simplă și intuitivă, și cu afișare a temperaturii, diagnosticare defecțiuni și alarmă, funcție promptă. Are funcția programului de stocare în memorie, poate stoca mai multe seturi de parametri și poate vizualiza date istorice. Poate calcula automat abaterea de măsurare și poate fi denumit pentru diferite programe, poate modifica diferite specificații sau poate modifica capacitatea de producție, trebuie doar să ajusteze diferiți parametri, poate îmbunătăți eficiența muncii. Sistemul de cântărire adoptă renumitul senzor de marcă americană pentru a asigura acuratețea umplerii. În plus, sistemul are funcția de protecție a uleiului, iar senzorul este convenabil de instalat, îndepărtat și reparat.

Masa de cântare are o funcție de protecție, atunci când capul țevii pistolului, capul pistolului a revenit automat. Și protejat cu timp maxim de umplere.

interblocarea de siguranță

Interblocare de siguranță la locul de alimentare:

Instalați butonul numărul 1 și 2 la alimentare. Când tava este așezată și transportată în partea de sus, apăsați butonul #1, iar apoi linia de asamblare poartă marcajul nr.1 și livrează tava la echipamentul de umplere nr.1.

Încă o dată, când tava este așezată și transportată pe tavă, apăsați butonul Nr.2. Apoi linia de asamblare poartă marcajul nr.2 și livrează tava la echipamentul de umplere nr.2.

Când nr. 1 umplere este descărcată, linia de asamblare va purta marca de finalizare nr.1 și nu va merge la echipamentul de umplere nr.2 la următoarea stație.

Blocare de siguranță la umplere:

Satety  ieșire:

Când ușa de securitate se deschide, întrerupeți acțiunea curentă;

După ce ușa de securitate este închisă, controlul de acces anormal este eliminat, iar umplerea continuă pentru a finaliza funcționarea normală.

Interblocare pentru scufundare:

În afara gurii găleții de umplere, se generează o alarmă de depresiune anormală, iar capul de umplere se ridică în poziția inițială și se rezolvă prin intervenție manuală.

Umplerea supraponderală:

Test de umplere umplere ore suplimentare, întreaga mașină se oprește umplerea, alarmă, intervenție manuală pentru a rezolva.

Alarma de umplere

Camera primește o alarmă anormală

Alarma anormală de intrare și ieșire de materiale
